Este artigo foi aproveitado do nosso livro Instalações Elétricas Sem Mistérios (edição de 2005). Nele descrevemos as principais ferramentas e instrumentos que o profissional que trabalha com eletricidade (eletrotécnica e instalações elétricas deve ter). Sugerimos ver a nota importante no final do artigo.
AS FERRAMENTAS
Para poder trabalhar com eletricidade não podemos contar simplesmente com as nossas mãos. Precisamos de um certo número de ferramentas que, felizmente, não são das mais caras.
Na verdade, existem algumas ferramentas sofisticadas que podem facilitar muito certos trabalhos, mas a relação custo/ benefício torna-as muito mais interessantes para os instaladores e eletricistas profissionais do que para os amadores.
Por outro lado, existem as ferramentas obrigatórias, que são aquelas necessárias para realizar os mínimos trabalhos de reparação ou implantação numa instalação elétrica.
A seguir, vamos dar uma relação dessas ferramentas obrigatórias que recomendamos que o leitor tenha à disposição, além de algumas que não são obrigatórias, mas que podem ajudar bastante.
a) Chave de fenda
Certamente esta é a ferramenta mais comum e a maioria das pessoas possui em casa. Para trabalhar com instalações elétricas é conveniente ter pelo menos duas chaves de fenda disponíveis.
Uma pequena para fixar os pequenos parafusos que prendem, fios em terminais de interruptores e tomadas ou ainda de soquetes de lâmpadas. E uma grande, usada para os parafusos maiores e que exigem mais esforço, como, por exemplo, os que fixam os interruptores nas caixas embutidas ou isoladores em partes de madeira.
b) Chave Philips
Alguns dispositivos elétricos como disjuntores e aparelhos eletrodomésticos possuem partes presas com parafusos Philips. Para trabalhar com estes parafusos deve ser usada uma chave apropriada. O leitor deve ter pelo menos uma delas disponível.
c) Alicate de corte lateral
Esta é uma ferramenta muito importante, pois com ela cortamos os fios e, com habilidade, podemos até usá-la para descascá-los.
Um alicate pequeno com o cabo isolado é indispensável nos trabalhos de eletricidade.
Realmente, este alicate pode ser usado em muitas outras tarefas importantes relacionadas com as instalações elétricas.
d) Alicate de ponta fina ou "bico de pato"
Um alicate deste tipo será útil para dobrar ou puxar pontas de fios, ou mesmo segurar partes de componentes em determinadas posições.
Trata-se de uma ferramenta importante no trabalho do eletricista e que não deve ser dispensada.
e) Alicate de eletricista
Este alicate é muito interessante possuindo algumas funções que ajudam especificamente o instalador. Conforme podemos ver pela figura 56, ele possui orifícios para encaixar fios e descascá-los em dimensões que correspondem a diversos diâmetros. Com ele também podem ser cortados fios e feitas algumas outras operações importantes.
f) Descascador de fios
Se bem que o alicate de corte, uma lâmina ou ainda o alicate de eletricista possam ser usados para esta finalidade, existe uma ferramenta muito simples que consiste em duas lâminas que prendem firmemente a capa do fio e quando puxamos, a capa é removida a partir do ponto em que a ferramenta a prende.
g) Lâmina ou canivete
Qualquer ferramenta de corte pode ser enquadrada nesta categoria, servindo para diversas finalidades como, por exemplo, raspar pontos de conexão oxidados, remover resíduos, cortar partes não metálicas de componentes de uma instalação, etc.
h) Lima
Uma lima plana pode ser de grande utilidade em muitos trabalhos. A remoção de oxidação de partes de uma peça de metal ou ainda, o acerto de uma superfície para encaixe podem ser feitos com ajuda desta ferramenta. O tamanho da lima não é importante, mas será bom para o eletricista dispor de uma pequena e uma grande.
i) Cinzel
Esta ferramenta pode ser muito útil, tanto para remover peças que estejam presas num local, como para fazer cortes em peças moles, etc.
j) Martelo
Algumas batidas podem ser necessárias à fixação ou retirada de certas peças, e para isso deve ser usado um martelo. O eletricista deve contar com esta ferramenta em sua maleta.
k) Furadeira
As furadeiras elétricas são comuns e relativamente baratas, e muitas pessoas as têm para uso geral em sua casa. Nos trabalhos de eletricidade esta ferramenta é importante. Um jogo de brocas para metal e para cimento ajuda em todos os trabalhos do eletricista. É claro que existe a opção barata da furadeira manual, que pode substituir a elétrica na maioria das operações.
l) Serra de arco
Uma serra de arco é importante para os trabalhos de corte de condutos de fios de metal, preparação de certas partes metálicas e muitos outros casos, em que seja necessário fazer o corte de partes de metal.
m) Arame ou fita de passagem (passa-fios)
Esta é uma ferramenta indispensável ao instalador. Trata-se de uma fita ou arame de aço que entra facilmente nos condutos elétricos e é usada para puxar os fios através deles quando se faz uma instalação.
n) Teste de tensão
Este é um pequeno instrumento de grande utilidade para a verificação de existência de tensão num ponto de uma instalação. Ele consta de uma pequena lâmpada neon e duas pontas de prova que devem ser encaixadas no ponto em que se deseja fazer o teste. Uma variação deste tipo de teste é a chave de fendas com lâmpada neon interna.
o) Lâmpada de prova
Trata-se de uma lâmpada de 220 V num soquete com duas pontas de prova. Com ela podemos verificar se existe tensão num ponto qualquer de uma instalação e mais que isso: pelo brilho, podemos saber se a tensão no ponto analisado é de 110 V ou 220 V. Em 220 V ela acende com o brilho normal e 110 V ela acende com brilho reduzido.
p) Teste de continuidade
Trata-se de uma ferramenta que tem uma ponta de prova e uma garra-jacaré, e permite verificar a continuidade de circuitos, principalmente o funcionamento de interruptores.
q) Multímetro
Este pode ser considerado um instrumento "de luxo", se bem que seu preço seja relativamente baixo e pela sua utilidade compense plenamente tê-lo em casa. Na verdade, ele serve para testar praticamente qualquer aparelho que funcione com eletricidade e não somente a instalação. Dedicaremos um capítulo totalmente ao uso deste instrumento nas instalações elétricas.
r) Lanterna ou farolete
Um farolete de pilhas tem uma utilidade muito maior do que podemos imaginar: é só perder um parafuso ou uma pecinha pequena num canto escuro da instalação ou ter de ler a marcação de um valor de componente num local sem iluminação, para que o instalador entenda como esta ferramenta faz falta.
s) Fita isolante
Um rolo de fita isolante não pode faltar na maleta de trabalhos elétricos. Não importa a cor ou o tipo, pois a finalidade é a mesma e o eletricista não pode dispensá-la.
t) Busca-pólo
Trata-se de uma lâmpada neon em série com um resistor de valor elevado, instalados dentro de um tubinho com a forma de caneta ou ponta de prova. Encostando-o no pólo vivo, a lâmpada neon acende, e encostando-o no terra ou neutro, a lâmpada permanece apagada.

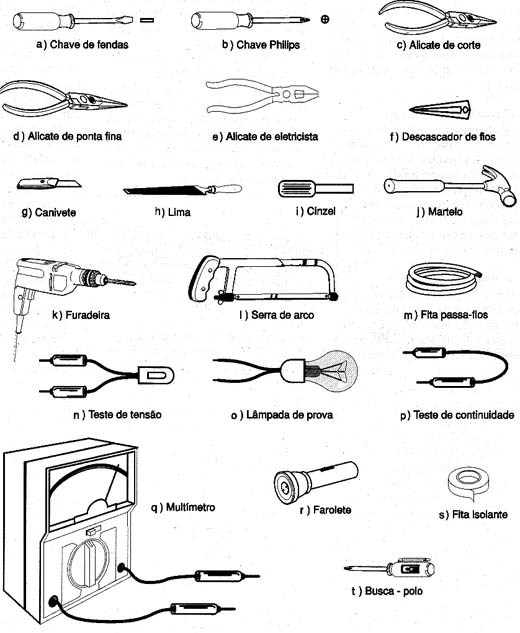

Na figura 1 temos os aspectos destas ferramentas.
Ferramentas e instrumentos comuns do eletricista.
Muitos magazines, lojas de ferragens, supermercados, lojas de materiais de construção costumam oferecer kits completos de ferramentas que contém a maioria das que citamos e até algumas outras a um preço bastante acessível.

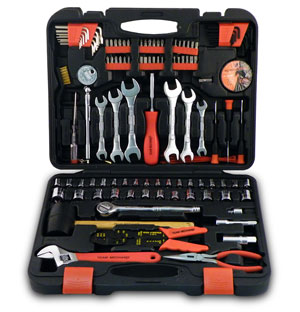

Na figura 2 temos um exemplo de kit de ferramentas de baixo custo que pode ser de enorme utilidade, não só para os leitores que desejam trabalhar na própria instalação elétrica como para fazer outros tipos de trabalhos em suas casas.
Kit comum de ferramentas.

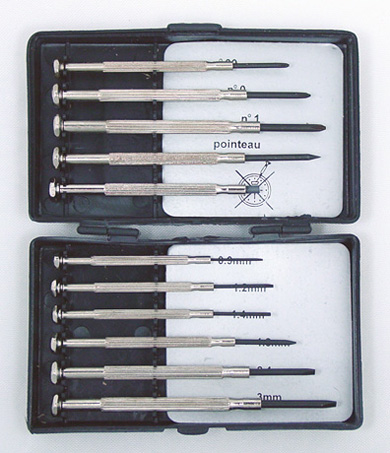

Outro jogo de ferramentas interessante para os trabalhos mais delicados é o de microchaves mostrado na figura 3
kit de pequenas chaves de fenda e Philips;
Este jogo contém chaves de fendas comuns, chaves Philips e alguns outros tipos de chaves de diversos tamanhos, que são utilíssimas na remoção de parafusos muito pequenos de peças que devam ser desmontadas e montadas.
Além das ferramentas, o eletricista deve ter um estoque de peças comuns que são usadas nos trabalhos mais simples como a colocação de tomadas, troca de interruptores, etc.
Parafusos, porcas, pedaços de fios, terminais de parafusos, soquetes, fusíveis devem estar sempre presentes no estoque de peças, para que em caso de necessidade (que ocorre com bastante freqüência) o eletricista não tenha de sair para comprá-las.
Se o leitor gosta mesmo de fazer este tipo de trabalho, ou se pretende se profissionalizar, é interessante ter um local organizado para guardar peças ou ainda uma maleta especial com divisões apropriadas.
Observação importante:
Quando este artigo foi escrito ainda não estavam em vigor as normas NBR5410 que estabeleceram diversas mudanças para a maneira como as instalações elétricas devem ser feita e também para o formato das tomadas de força, com a adoção do terceiro pino. Artigo sobre estas normas deverá estar disponível no site. Os conceitos dados valem para instalações elétricas antigas, como ainda são encontradas em muitos locais de nosso país. Para instalações novas, os leitores devem consultar as normas vigentes
|
